YM-ZDXBJ-4自动茶饼机使用安装说明书

双料斗（版本：V1.6）

简介

我公司双料斗全自动茶叶压饼机，自动蒸汽、自动称重、自动压饼，并且精确到克并在原来的基础上增加了双斗下料可以同时混料、轮流下料功能分装更精准,集成蒸汽机真正实现一机多能，模具可跟需求定制。轻松节约多名劳动力。该机操作简单，重量2.5-10g可调，主要应用于各类茶叶、花草茶、保健茶及部份食品如海带等。

1、 模具标准对照表：

2、 技术参数：

感谢您选购自动小茶饼压饼机，为保证您安全、正确、高效地使用本设备，使用前请您仔细阅读说明书。

一、使用注意事项

请在使用本机前详细阅读本说明书，严格按照说明书中的使用方法操作，否则可能会给本机造成损害或危及您或他人的人身、财产安全。

★使用前应检查

1、检查接入电压为三相五线380V；

2、检查设备线路相系是否有接正确；

3、检查设备进水是否打开；

4、油箱盖空气孔是否有打开

5、开启设备电源查看屏幕各项模块是否正常运作

6、长期未使用压饼机，请您详细操作请参阅“保养与维护”一章的内容。

★安全规则

1、 切勿让儿童触及设备，否则可能发生危险。

2、切勿在压饼机附近使用或贮存诸如发胶、油漆、汽油等可燃性气体和液体，否则可能发生火灾。

3、若发生异常情况，如异常噪音、气味、烟雾、漏电等现象，请立即切断电源，然后与公司售后技术人员联系、切勿自行修理设备。

4、在不使用压饼机时请关闭电源同时关闭闸刀开关。

5、在液压模块工作的时候勿将手或棍棒物置入模块室内，否则大压力的液压缸会对您造成伤害

6、在雷雨天气，请断开空气开关电源，否则闪电可能使本压饼机受损。

7、切勿拉扯电源线，电源线损坏会引起严重电击。

二、使用须知

不要将本设备置于高温、高温环境，因为这样可能会使设备过热或短路导致损坏

三、机件说明

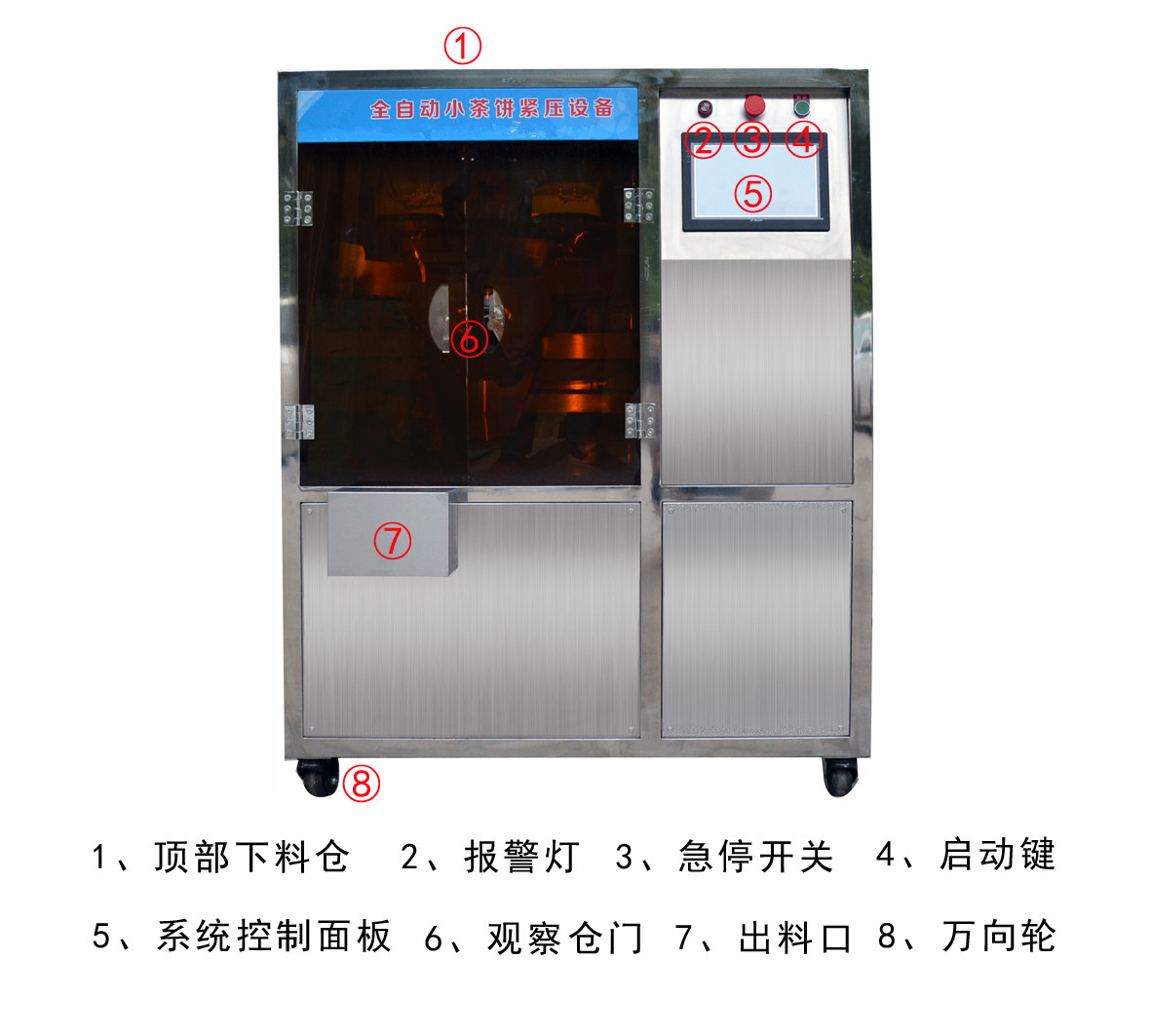

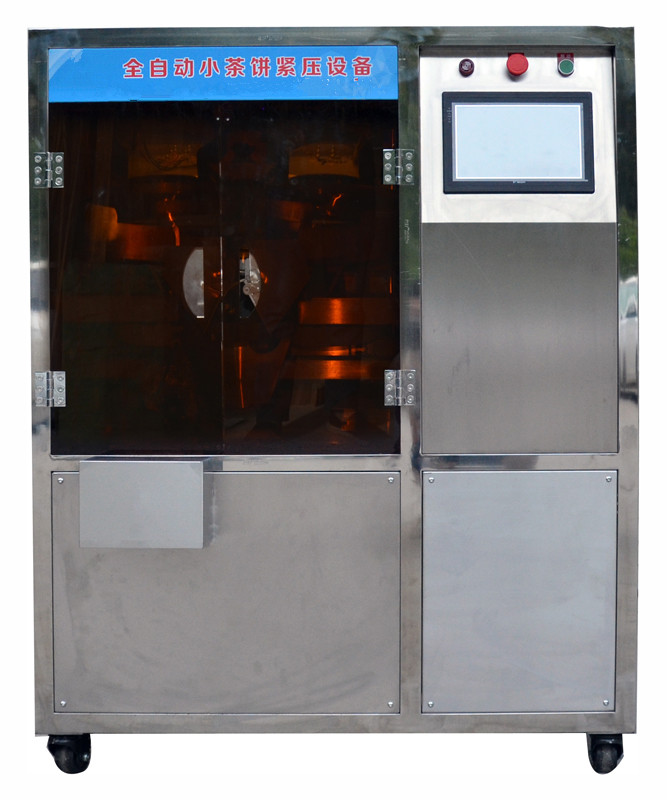

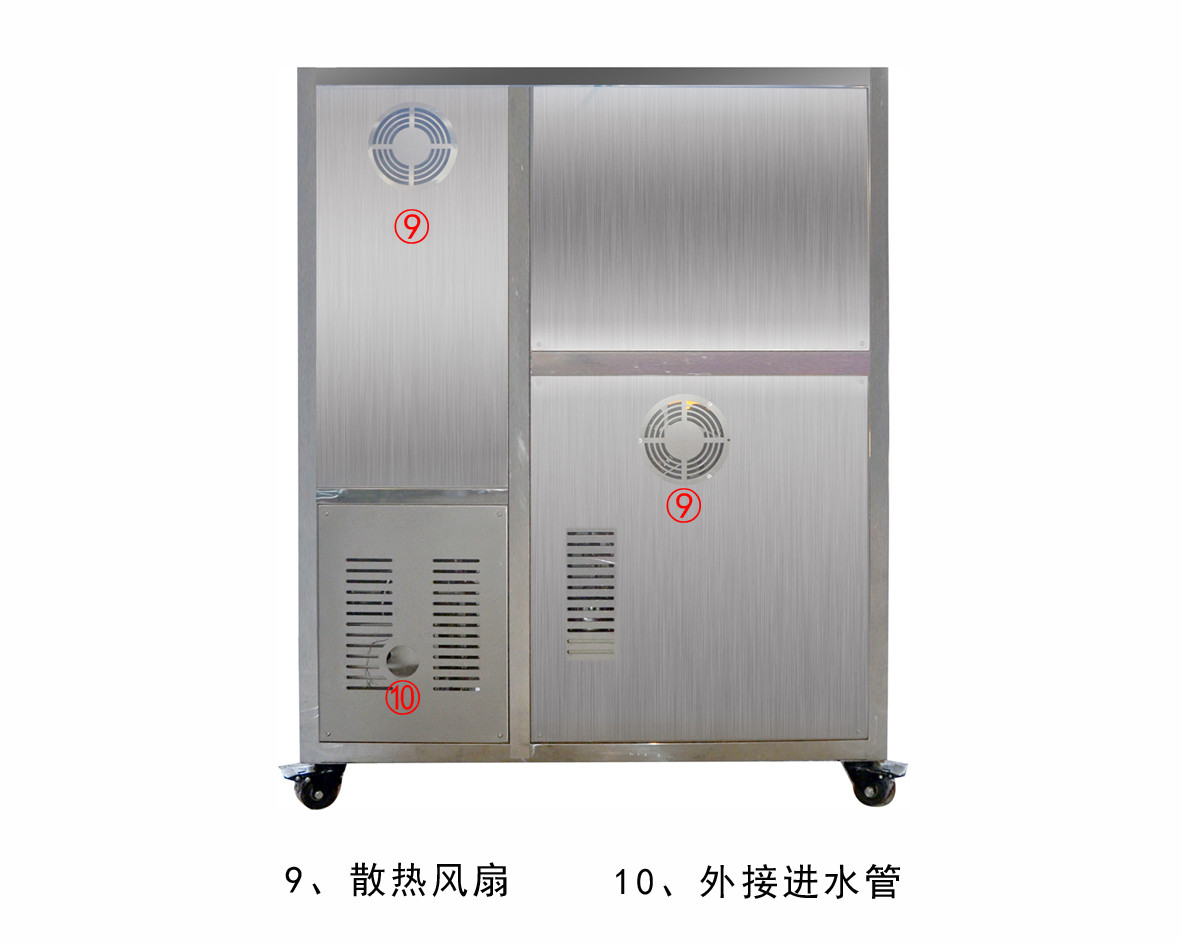

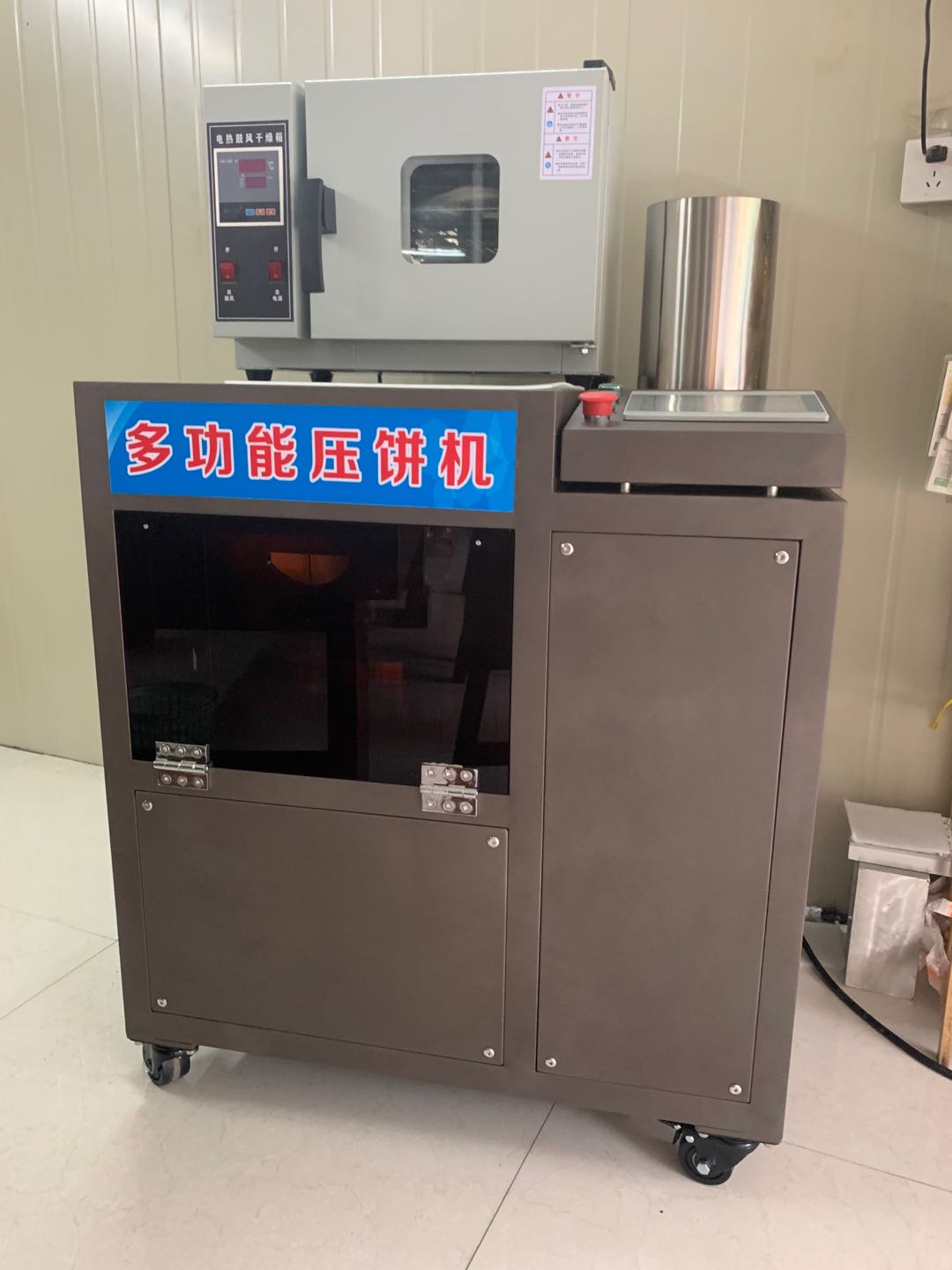

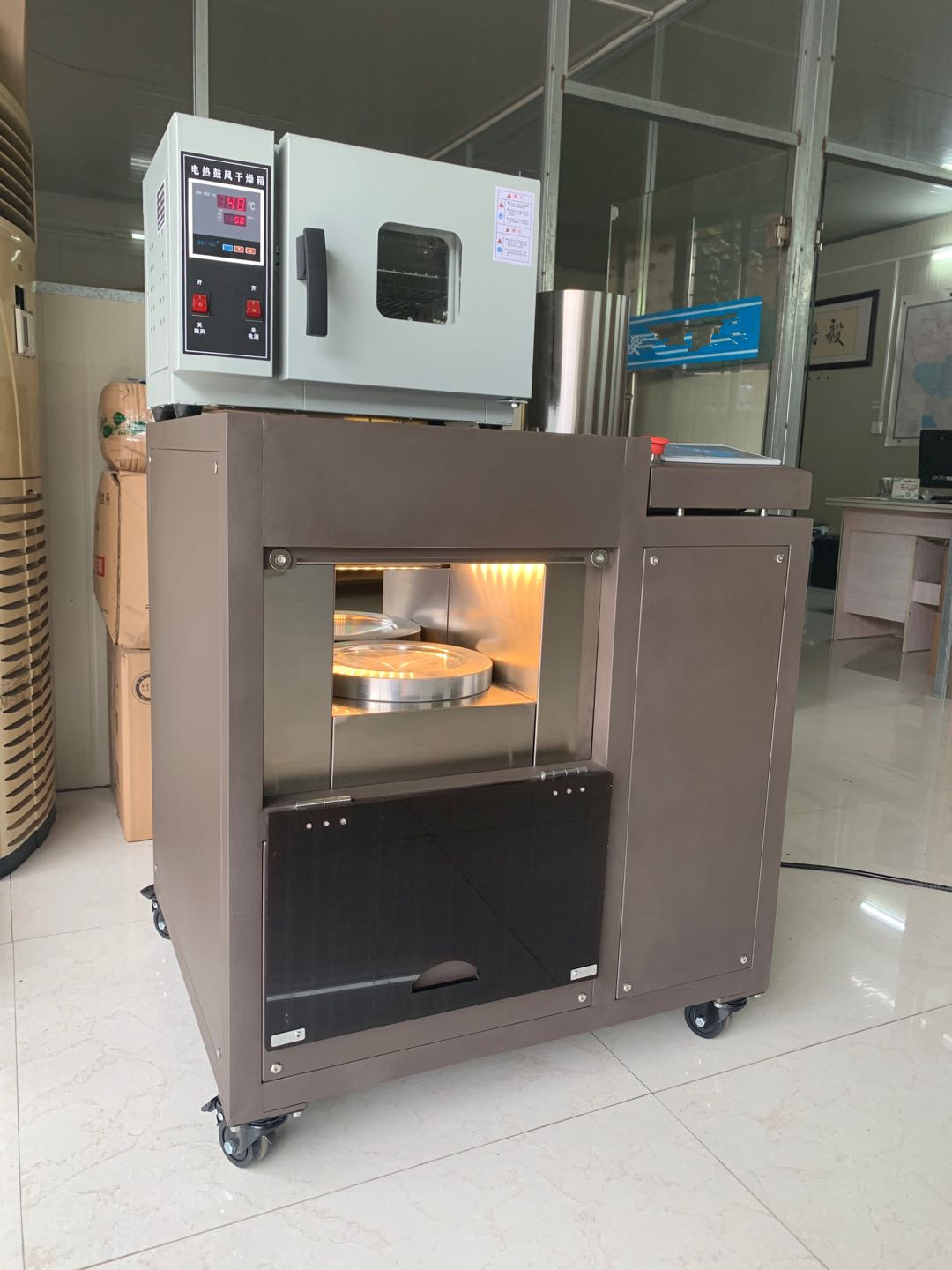

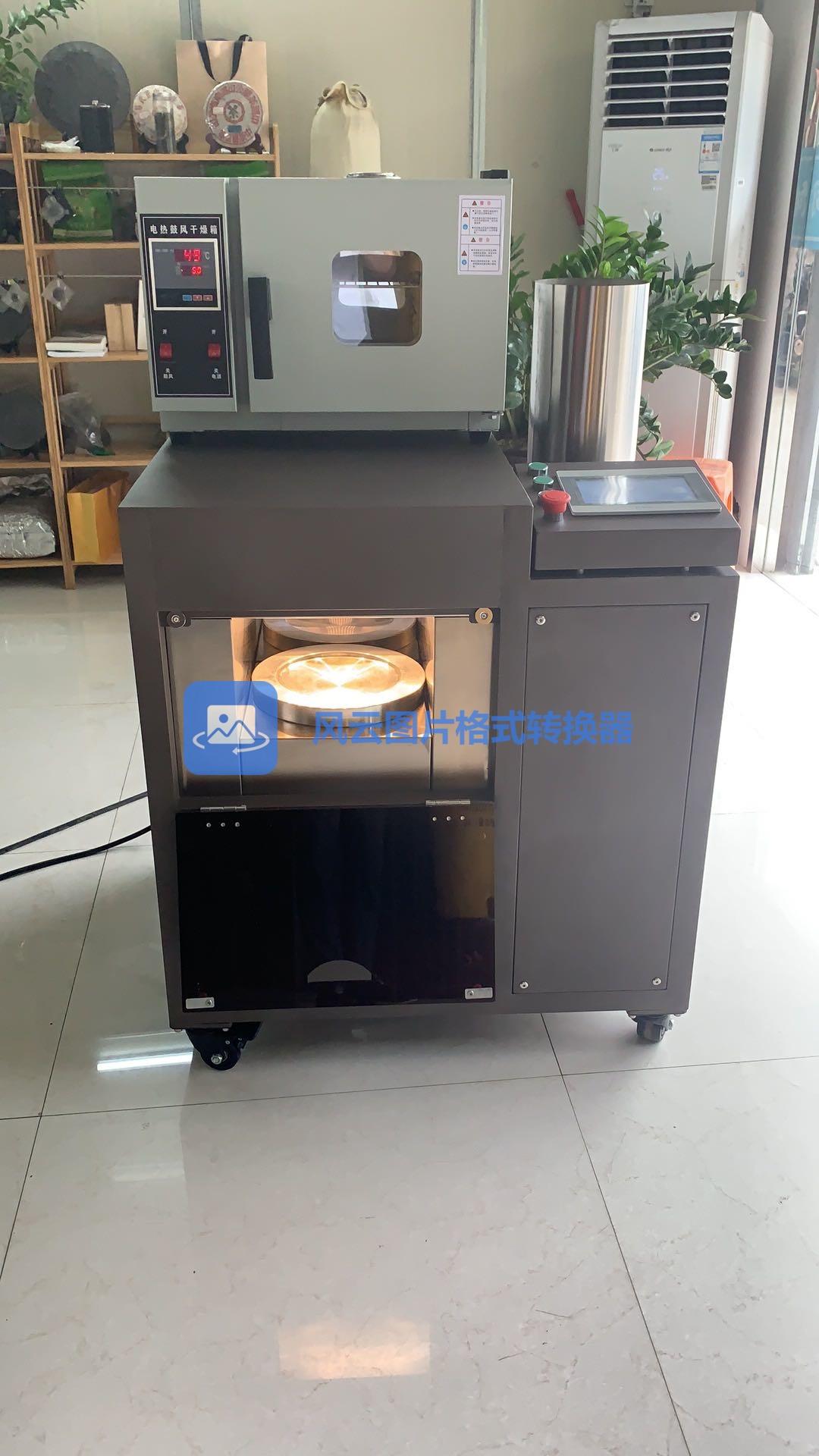

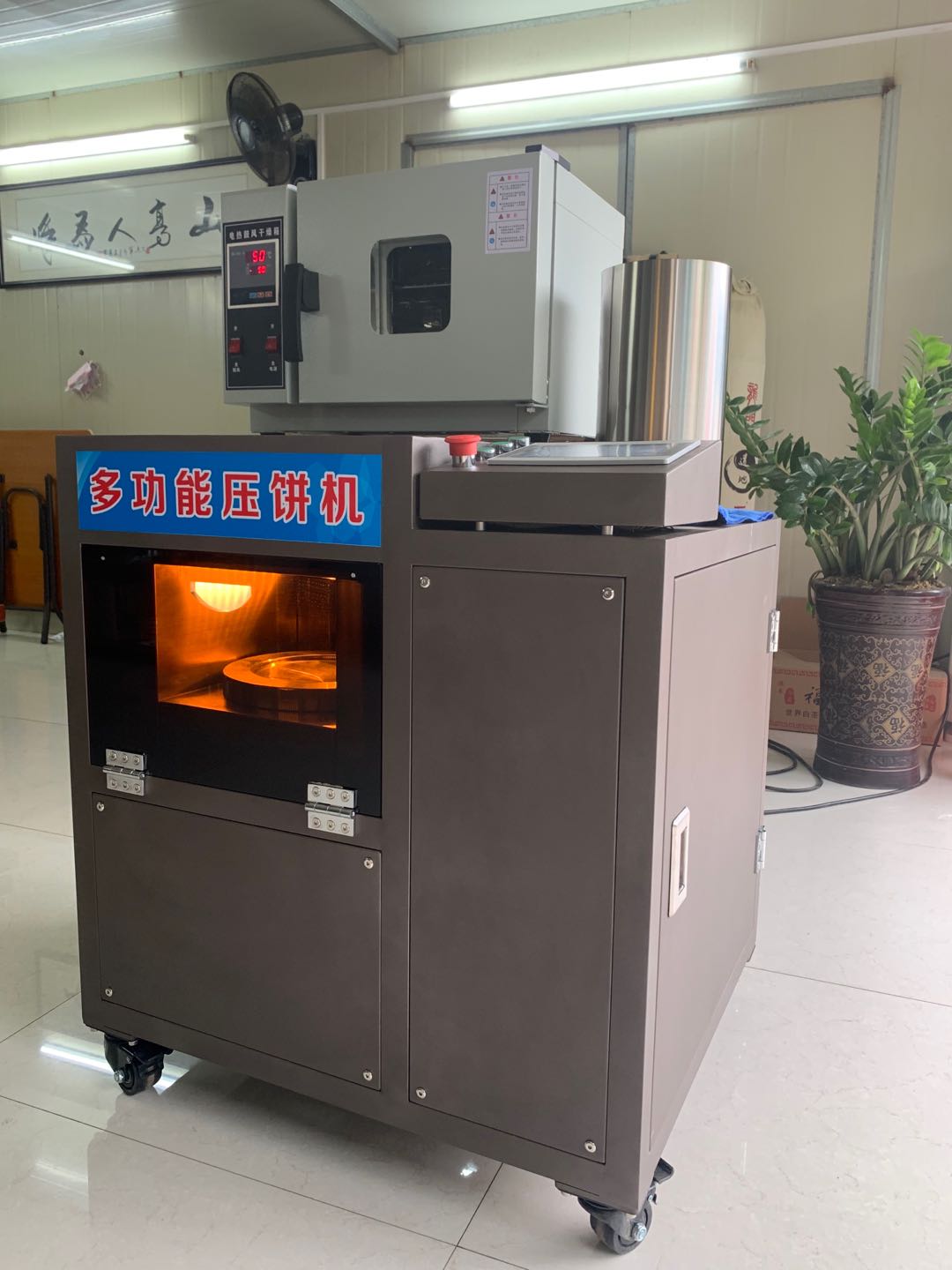

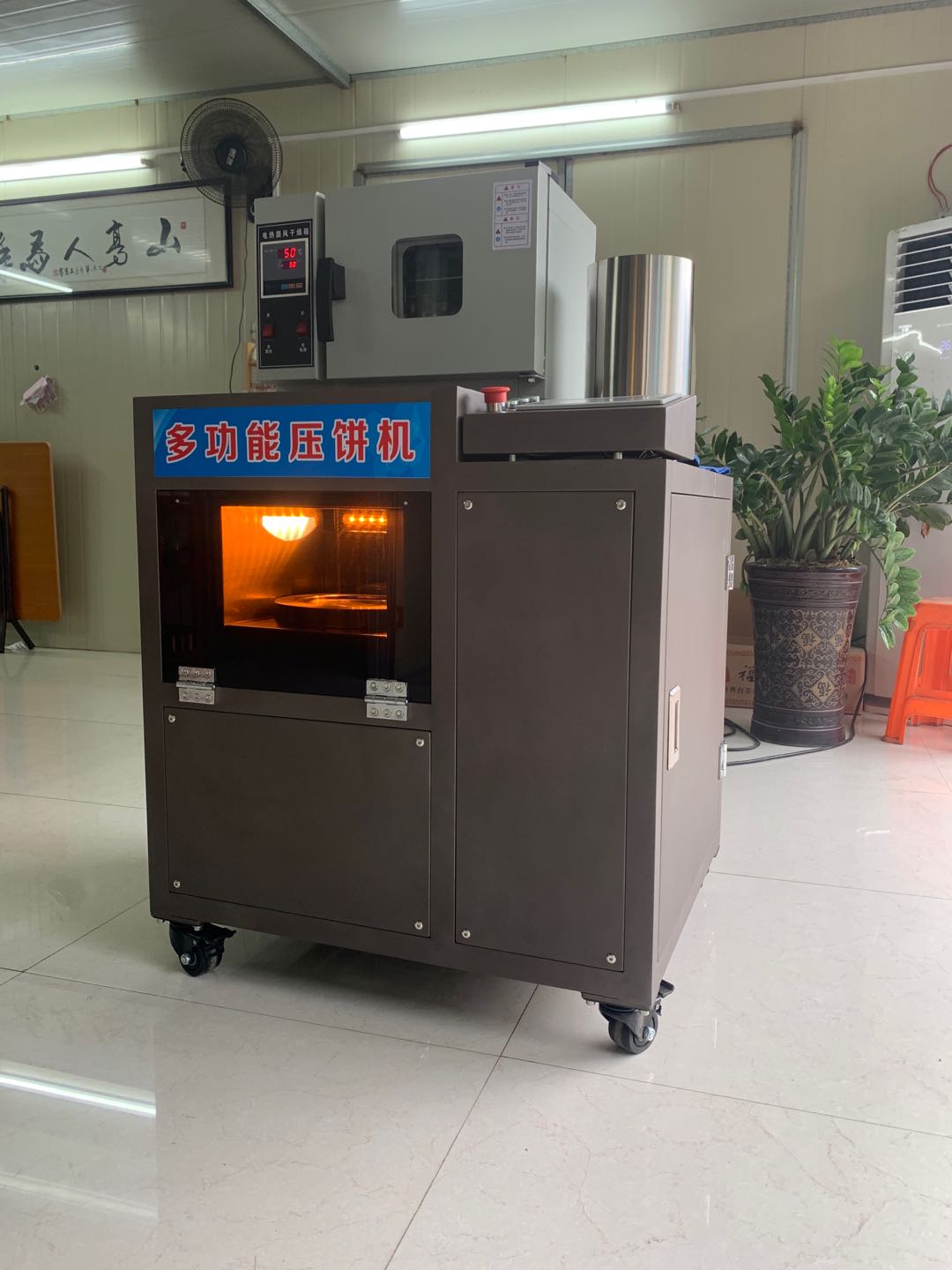

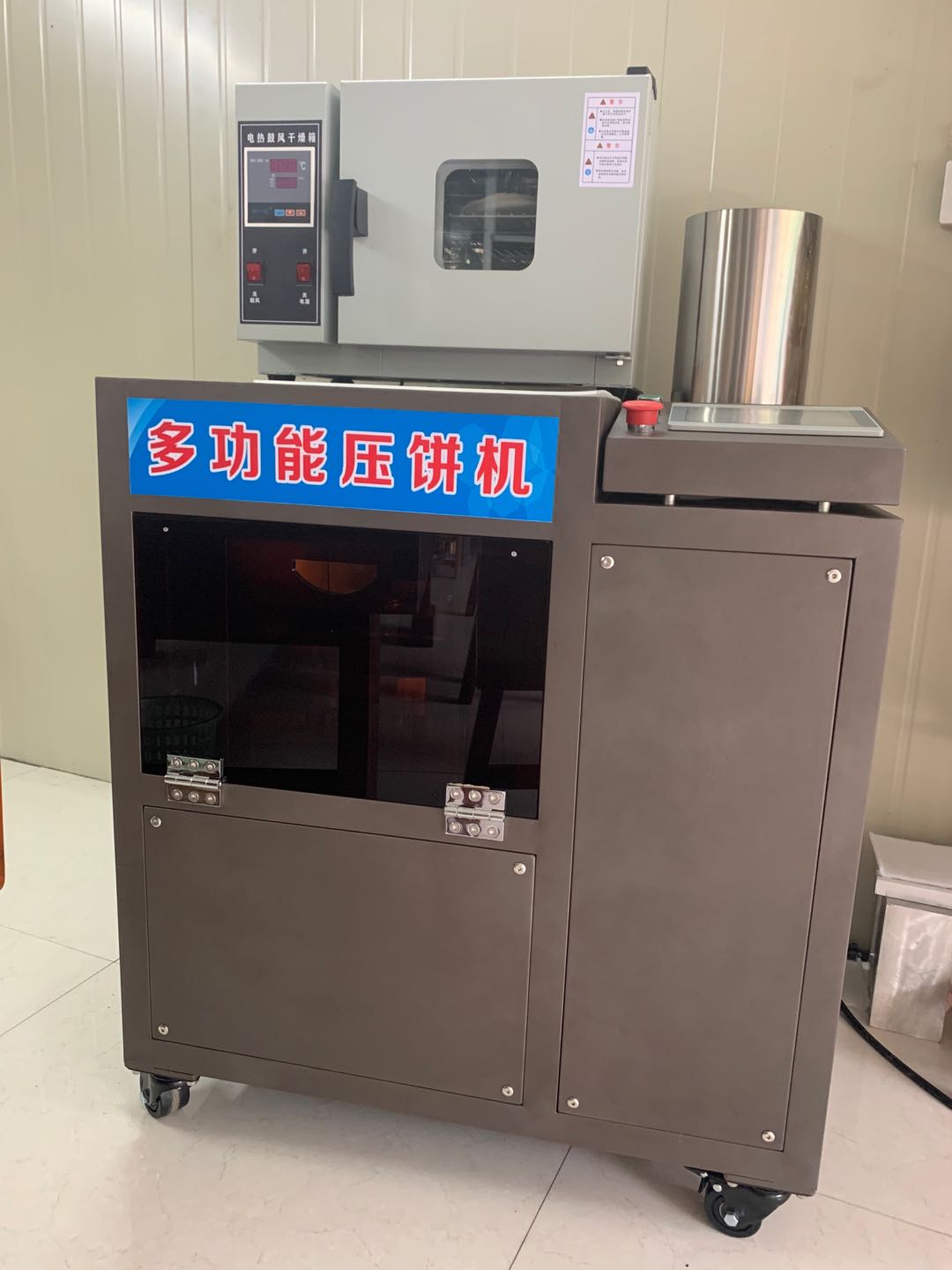

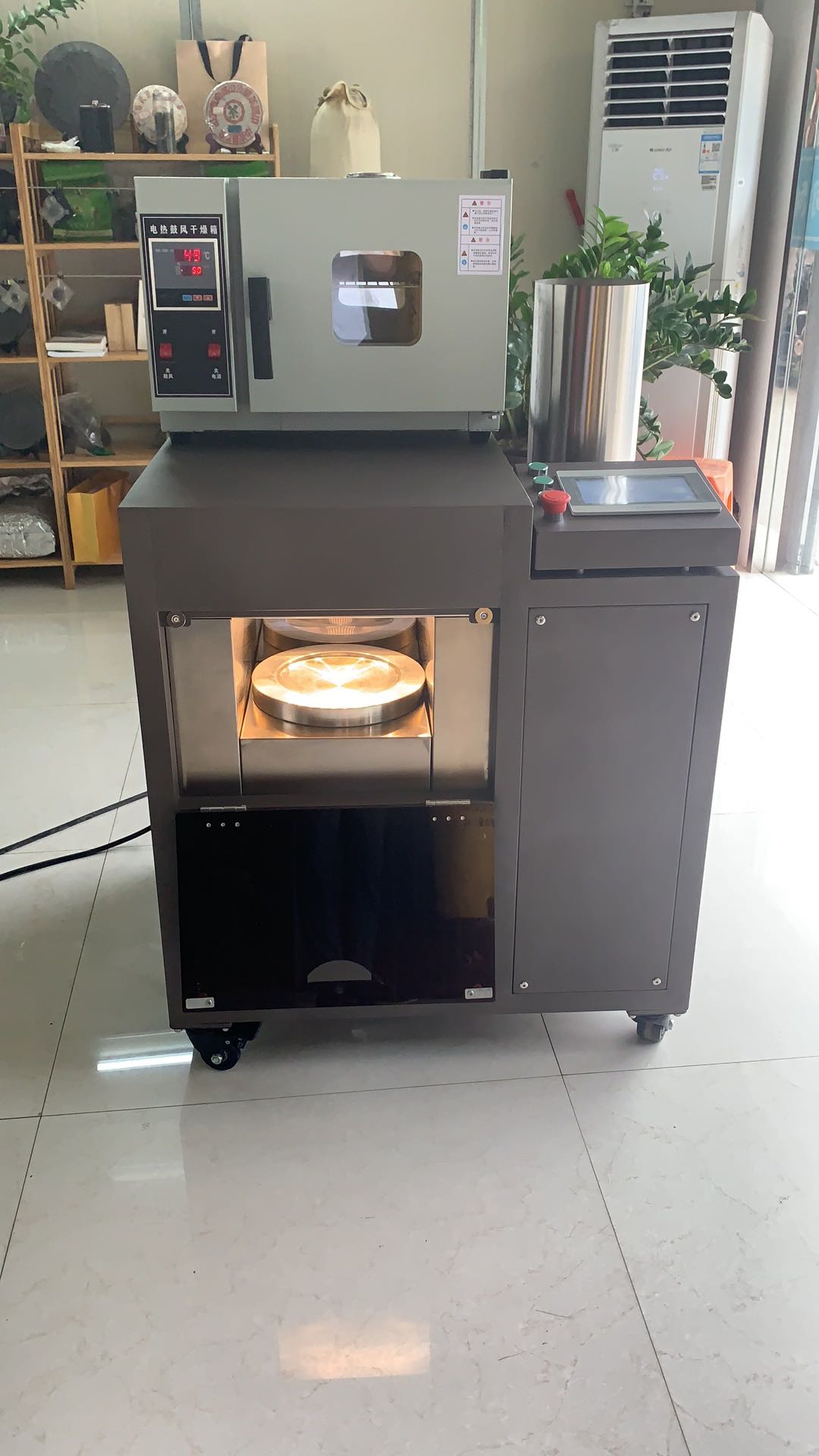

★小饼机外观组件

四、操作前说明

1、打开右侧仓门，人工提水加入水箱，也可用4分软管接入自来水。

2、设备电缆接入空气开关并检查接入电源相系是否正确

① 按电源开关系统控制屏进入正常界面，

② 点击液压泵关闭按键启动液压泵（本窗口会显示液压泵已启动），点击功能,进入功能操作界面

③ 点击手动按键，进入手动界面

④打开中间仓门，点击屏幕压缩缸下按键（连点5-8次）观察液压泵是否向下运行，没有运行表示相系接入错误请把火线的1、3线进行调换，在进行调试；直至相系正确才能使用设备。

本设备为三相五线需外接单独4P60A空气开关，（三条火线一条零线一条地线，不可缺相，缺相直接烧电机）

五、 基本操作

㈠系统按建说明

1、屏幕按键说明

功      能：模块化设置

左加料关闭：左下料 开启/关闭

右加料关闭：右下料 开启/关闭

清      料：清理压饼仓物料

预 热 模具：对模具进行加热

液压泵关闭：液压泵 开启/关闭

启      动：设备运行

暂      停：运行完一个进程停止运行

急 停 复位：中止进程运行，恢复待机状态

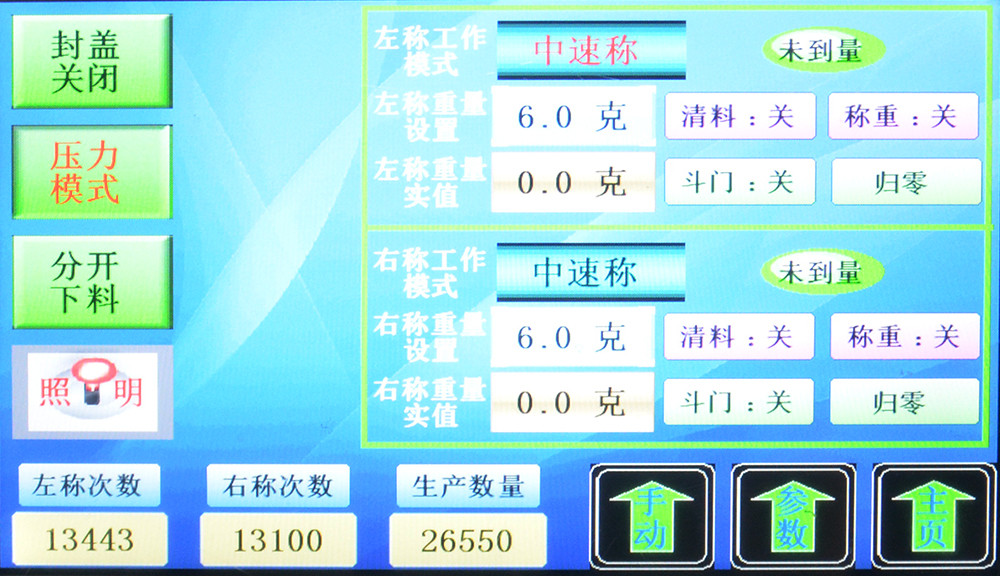

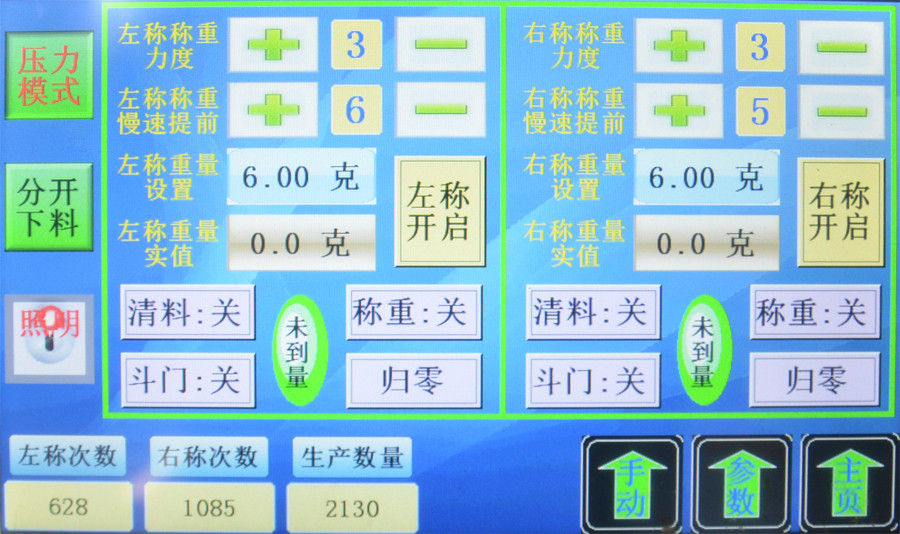

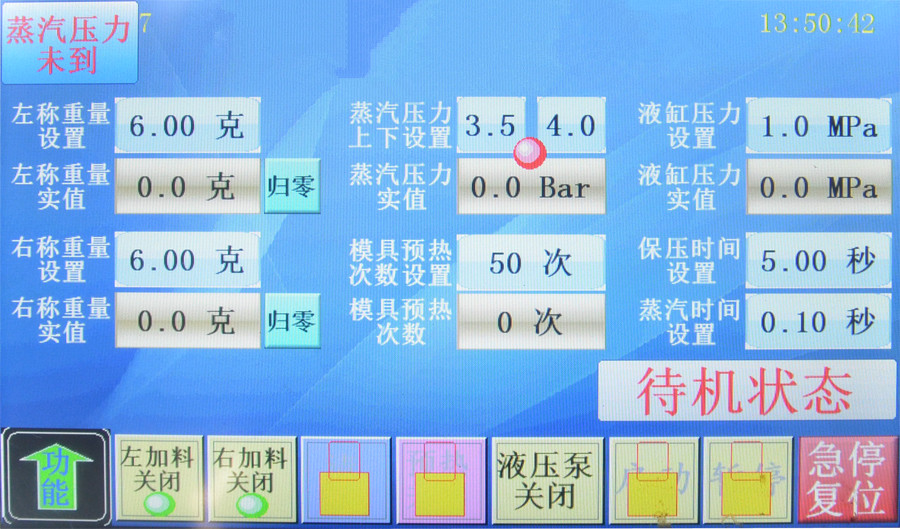

2、屏幕功能页说明

㈢ 使用说明

1、 打开进水阀对水箱进行充水（没接进水时打开右边侧仓门手动对水箱进行加水），打开空气开关，按设备电源开关系统屏进入工作界面，进入系统待机状态（如上图）

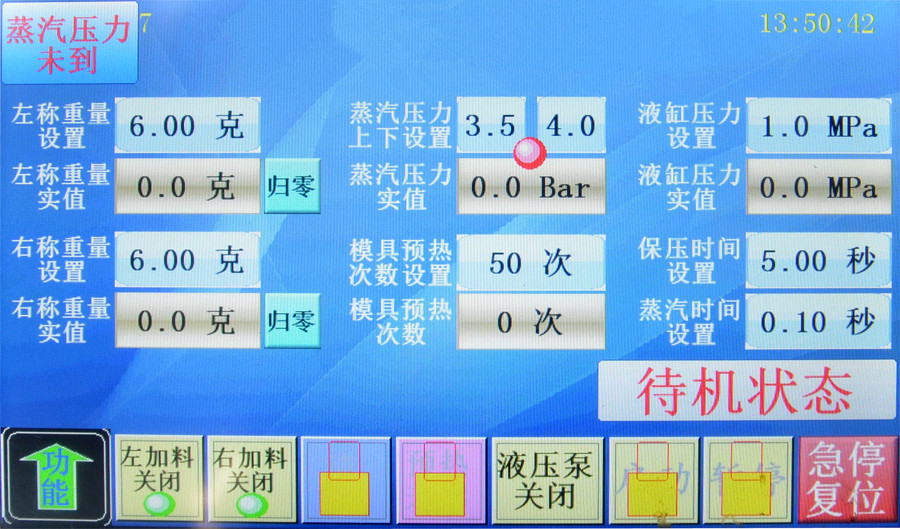

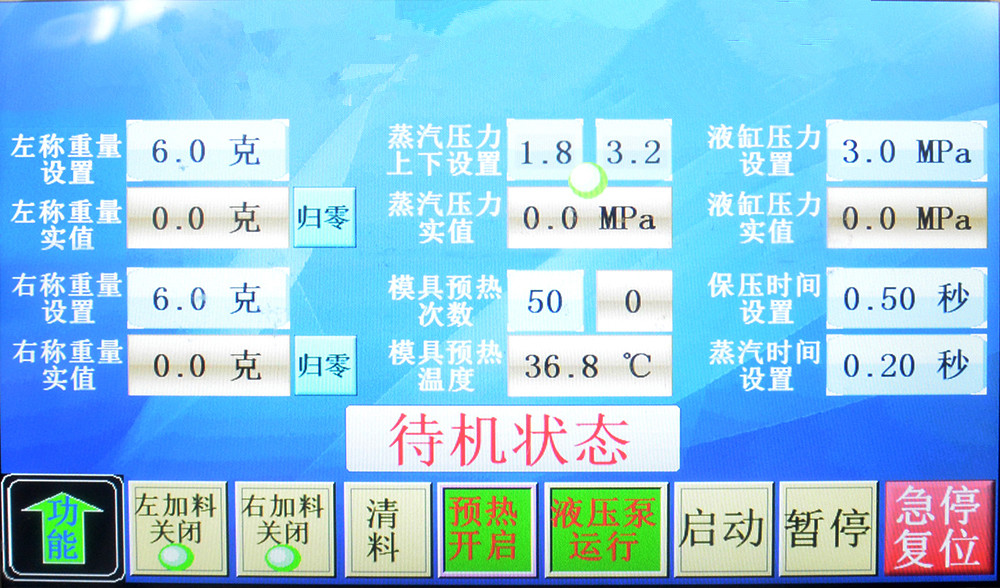

2、 等待设备预热，当蒸汽加热中的图标消失，屏幕中间相应位置上的红球变成绿球时（如下图）。点击液压泵关闭键启动液压泵然后点击预热开启进行50次模具预热。

3、 预设参数，左称重量设置，设置压饼所需重量，右称重量设置同理，蒸汽压力上下设置默认为1.8-3.2两个参数（注意这两个数值不可设置成相同的数值否则设备无法正常工作，左边的数值必需小于右边的数值）, 模具预热次数（默认50次）、液缸压力设置（默认3Mpa）、保压时间设置（默认0.50S）、蒸汽时间设置（默认0.20S）；根据原料的实际情况对默认数据进行上下调整以达到最佳效果。

4、 点击功能键进入功能界面点击手动键进入手动画面（如下图）

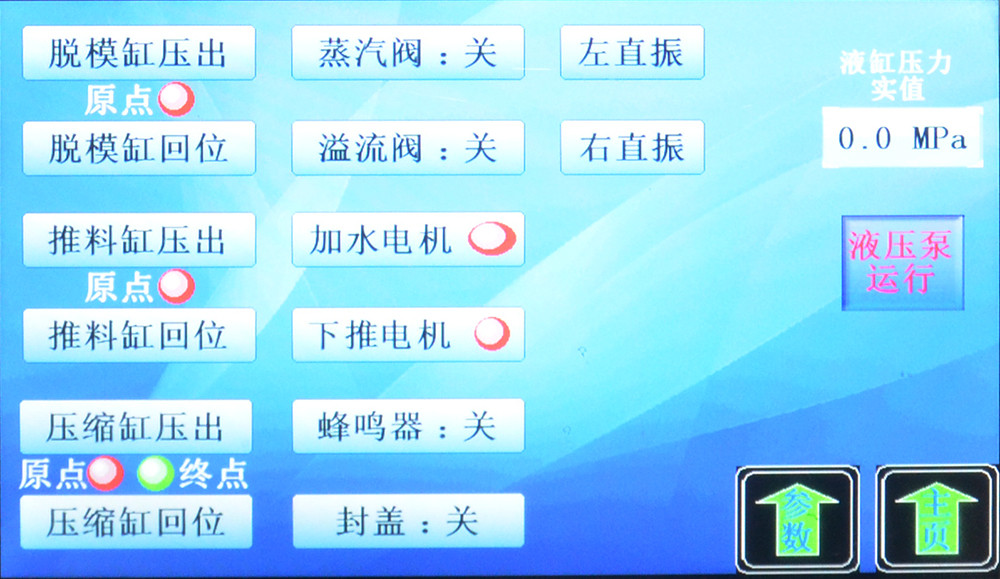

点击蒸汽阀：关，蒸汽室有蒸汽冒出后点击蒸汽阀：开关闭蒸汽，完成此项操作后点击右下角主页键返回待机界面，开始放入原料。

5、 选择左右称加料或是同时加料（默认两称轮流下料），点击屏幕启运键正式压饼，如需两种原料混合压饼，进入功能界面如下图，点击分开下料，反回主页面点击启动压饼，在设备启动压饼根据茶饼的成型度对相应的参数值进行修改以达到最佳的茶饼成型 效果。

㈣ 保养与维护

每天使用完关闭电源请清洁设备内部茶粉尘及茶渣保持设备清洁，工作时间每4-5小时停半小时，2-3天蒸汽炉排水一次，设备在长时间不用时，关闭进水、排出水箱内的水同时排出蒸汽炉里的水。

六、故障与维修

注意：切勿自行更换电源线，避免发生危险；请勿自行修理压饼机。

配件清单

下表为安装保修卡用户留存栏样本，具体见安装保修卡A联，请您妥善保管安装保修卡及本说明书

自动小茶饼压饼机安装保修卡

A联
